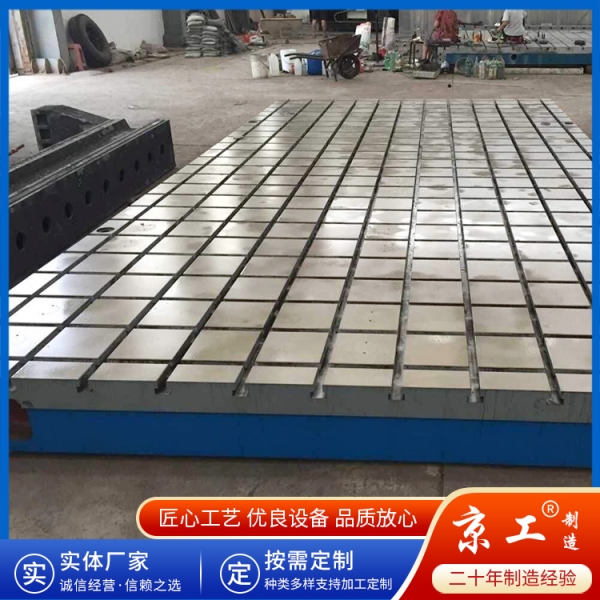

铸铁十字槽铸铁平台

铸铁十字槽铸铁平台外观基本上是箱体式，工作面有长方形、正方形、圆形等，材料为HT200-300，QT400-600，采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等，是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。关于铸铁平台的具体内容介绍如下：

铸铁十字槽铸铁平台适用于各种检验工作，精密测量用的基准平面，用于机床机械测量基准，检查零件的尺寸精度或形位偏差，并作精密划线。在机械制造中也是不能少的基本工具。

材料及处理。

铸铁十字槽铸铁平台按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。

铸铁十字槽铸铁平台的铸铁质量和热处理质量对平板使用性能产生较大影响，或因残存较大内应力使工作面变形；或因不耐磨损使精度不能保持；或因刮削困难得不到数值小的粗糙度。因此使用铸铁平板必须注意铸铁材料的选择，采用时效处理等方法消除铸铁平板的残余应力。

铸铁十字槽铸铁平台按结构分为筋板式和箱体式；按用途分为检验平板、划线平板和压砂平板；按准确度级别分为00、0、1、2、3级平板，其中2级以上为检验平板，3级为划线平板。铸铁平台的整体规格为4米×8米，大于此规格可以多块拼接，使用磨损后，可以重新修刮恢复其精度，可用涂色法检验零件平面度，具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅，无发涩感觉，方便了测量，确定了测量准确度。此外，我们尤其需要注意的一点就是铸铁平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

我们对于铸铁平台的检验主要是对其平面以及平面误差度的检验，平面度是指基片具有的宏观凹凸高度相对理想平面的偏差。公差带是距离为公差值t的两平行平面之间的区域。平面度属于形位误差中的形状误差。通常情况下我们对于铸铁平台的检验会采用用涂色法检验。0级1级平板平台在每边为25毫米平方的范围内不少于25点。2级平板平台在每边为25毫米平方的范围内不少于20点。3级平板平台在每边为25毫米平方的范围内不少于12点。

铸铁十字槽铸铁平台材质：

材料以铸铁为主，HT200-250工作面硬度为HB160-210。经过两次处理（人工退火600度-700度或自然时效2---3年），使铸铁平台的精度稳定。其中碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。熔点低（1145~1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。由于片状石墨存在。铸造性能和切削加工较好，其牌号以“HT”后面附两组数字。
